一、概述：
由于ABB智能保護設備SPACOM100/REF500系列產品的通信接口與普通RS232接口不一樣，若沒有借助特殊的轉換器，ABB智能保護設備SPACOM100/REF500系列產品就無法與遠方的監控系統相連，本公司為ABB繼電器保護SPACOM100/REF500系列專門開發的前期產品都是不帶光電隔離的，萬一碰到雷擊等高壓打到通信線路上，就有可能將SPACOM100/REF500系列產品直接擊壞，為此本公司升級的無源光電隔離RS-485轉換器就會避免這種情況的發生。
二、應用范圍：
將ABB智能保護設備SPACOM100/REF500系列產品的串行口轉換成RS-485 電平,并使之通信距離延長至1200m以上（9600bps 時）。通過RS485網路，方便將ABB智能保護設備信號送至遠方監控系統。
三、接線原則：
光電隔離 RS-232/RS RS-485 轉換器外形為：一端DB-9針母頭，另一端為端子。其中DB-9針公頭一端直接接ABB智能保護設備SPACOM100/REF500系列產品的串行口，另一端（端子）為轉換后的RS-485 信號（含485＋，485－，地），在長距離及終端使用時，為防止信號反射，+A與-B之間接入120Ω匹配電阻。注：另一端拿掉端子時：1接+A，2接+B，3接GND。
四、性能特點：
1、無須外接電源，即可保證遠距離傳輸。
2、一體化接線端子，標準DB9孔串口（另配便攜式接線口）。
3、零延時自動轉換RS485的信號收發方向，半雙工通信接3根線（+A、—B、地）。
4、內置700W/MS抗雷擊浪涌保護器和1.5KV抗靜電保護。
5、無需 CTS 流控，零延時自動轉發，也無須修改原有軟件，即可使RS232的通訊距離延長1200米，最遠通信距離可達 3 公里（9.6Kbps）。
6、支持多機通訊，最多可連接128個節點，保證都是工業級（-40℃TO+125℃）轉換器。
7、轉換器的隔離電壓為2500V，通信速率大于19.2Kbps，實際可達38.4Kbps以上。
注：SPACOM系列產品主要指SPAJ140C、SPAJ141C、SPAJ142C、SPAJ144C、SPAJ160C、SPAM150C、SPAC317C、SPAD346C、SPAU300C、SPAS120C、SPAU110C、SPAU121C、SPAU130C。
注：REF系列產品主要指
REF500、REF541、REF542
1、SPA端（DB9公頭/針型）

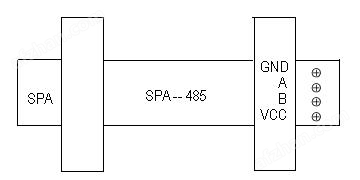

2、RS-485端（DP4螺絲壓接型）引腳定義
注：SPA485轉換器無需外接電源
六、 使用說明
SPA與RS-485接口設備相連（信號轉換的功能）
RS-485端（螺絲壓接型） RS-485接口設備
485- ----------------------------- 數據 -
485+ ----------------------------- 數據 +
注：SPA -485轉換器的SPA端（針型）直連ABB設備SPA通訊口
